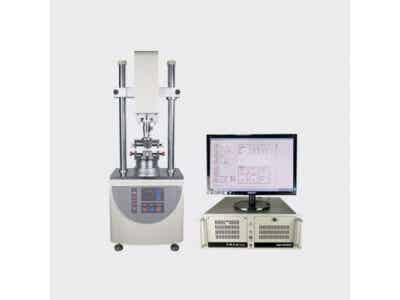

產品特點
? 機臺采伺服馬達驅動，提供高精度之扭力測試；
? 測試條件皆由電腦畫面設定(含測試角度、速度、次數、暫停時間 …等等)，并可儲存；
? 可直接測試每個角度之扭力值變化（扭力-角度曲線變化圖）；
? 可自動抓取單元測試范圍內最大扭力值，最大扭力值對應角度；
? 可根據需求任意輸入扭力值，系統自動抓取對應角度；
? 可根據需求任意輸入角度值，系統自動抓取對應扭力值；
? 同時顯示扭力-角度曲線圖及扭力衰減壽命曲線圖；
? 可儲存及列印圖形（扭力-角度曲線圖及扭力衰減壽命曲線圖、檢驗報表）；
? 可設定扭力值：正扭力、反扭力、正扭力+反扭力；
? 可輸入測試上下限值，超出規格機器會自動停止；
? 檢驗報表自動列印，并可轉檔輸出或透過網絡直接輸出；
? 檢驗報表可轉檔至EXCEL做編輯
技術參數
|
WH-1301-T |
WH-1301-WT |
|
|
傳感器 |
10N.M/20N.M/50N.M（任選一個） |
|
|
扭力解析度 |
0.01 |
|
|
傳感器精度 |
±0.2%（讀數精度） |
|
|
角度解析度 |
0.001° |
|
|
最大測試角度 |
無限制 |
|
|
測試速度 |
60°～15000°/min |
|
|
兩柱間距 |
215mm |
365mm |
|
上下夾具間距 |
MAX：348mm（可根據要求定制） |
|
|
X/Y移動平臺 |
0~75*75mm |
|
|
標準夾具規格 |
開口寬度60mm，夾具寬度56mm，夾具深度26mm（可根據要求定制） |
|
|
外觀尺寸 |
360*300*1000mm（L*W*H） |
510*400*1350mm（L*W*H） |
|
機臺重量 |
65KG |
75KG |
|
電源要求 |
AC220V±10% 50Hz |
|
|
功率 |
500W |
|
工作環境和存儲環境要求
? 工作溫度和濕度：溫度18℃～30℃，濕度40%～60% (非冷凝)
? 存儲溫度和濕度：溫度-10℃～60℃，濕度40%～60% (非冷凝)
基本配置
|
序 號 |
名 稱 |
數 量 |
供 應 商 |
備 注 |
|
1 |
主機臺 |
1 |
Whirltone |
|
|
2 |
工控機 |
1 |
研華 |
|
|
3 |
顯示器 |
1 |
PHILIPS |
|
|
4 |
控制軟件 |
1 |
Whirltone |
綜合力試驗系統V2.0 |
|
5 |
高速數據采集卡 |
1 |
Whirltone |
版本V2.0 |
|
6 |
伺服電機 |
1 |
Panasonic |
|
|
7 |
扭矩傳感器 |
1 |
Whirltone |
有軟件、硬件保護功能 |
|
8 |
標準夾具 |
2 |
Whirltone |
|
|
9 |
X/Y移動平臺 |
1 |
Whirltone |
|
