隨著可再生能源的不斷推廣與應用發展，液流電池因其安全性高、功率與容量解耦、循環次數多和電解液可循環利用等特點，成為最適合大容量長時儲能的電化學儲能技術之一。在液流電池的制造過程中，焊接技術是連接電池組件、確保電池密封性和結構完整性的關鍵工藝。激光焊接作為一種先進的連接技術，因其高精度和高速度的特點，在液流電池制造中顯示出巨大的應用潛力。
01 液流電池的結構和工作原理

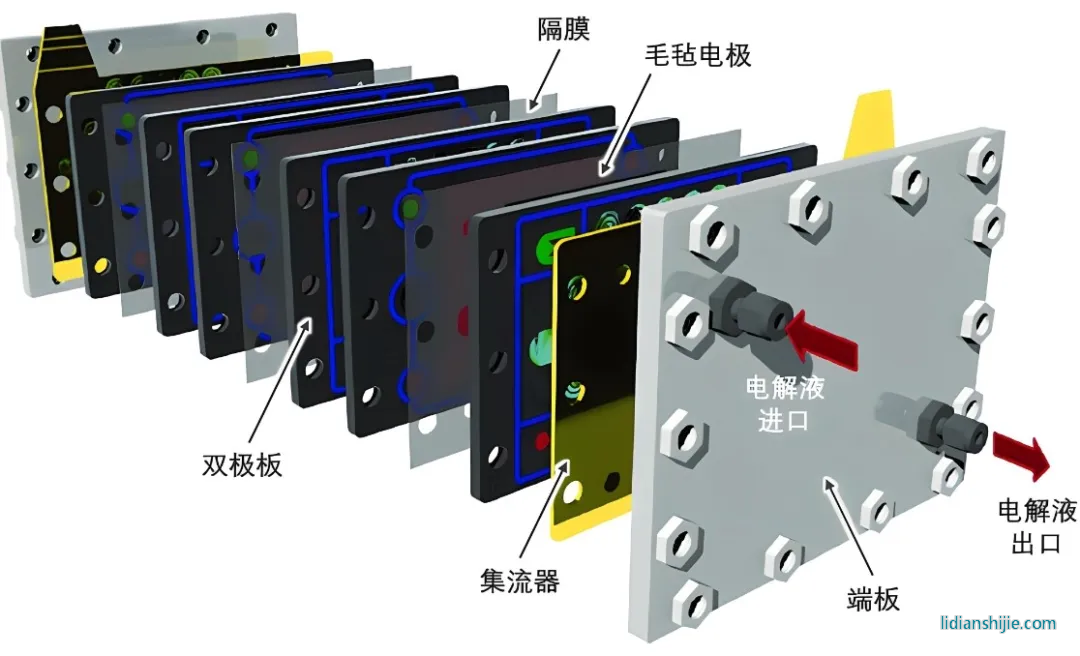

液流電池電堆結構拆分
液流電池主要由電堆、電解液、儲液體系、電池管理體系、充放電體系、儲能監控體系等部分組成，液流電池電堆的結構與燃料電池電堆比較相似。
液流電池通過將正極和負極材料分別溶解在液體電解質中，并使用兩個液體電解質用于離子傳輸，實現能量的存儲和釋放。
02 激光塑料焊接技術
激光焊接是利用高功率密度的激光束作為熱源，將材料加熱至熔化狀態并迅速凝固形成焊縫的一種焊接方法。與傳統焊接技術相比，激光焊接具有以下特點：
- 高能量密度
可以實現極小的熱影響區，減少材料變形
- 高焊接速度
適用于高速生產環境
- 非接觸式
避免了工件磨損和污染問題
03 液流電池生產工藝 及激光焊接技術的應用
在關鍵材料制備完成的條件下，液流電池生產過程包含以下方面，部分工藝流程中涉及到激光焊接技術的應用：
- 電堆集成
通過激光焊接將雙極板、隔膜、蓋板各自通過激光焊接熔敷一體化實現密封效果，成為雙極板密封件、隔膜密封件、蓋板密封件。
- 電堆組裝
通過堆疊、緊固封裝，密封組裝好電堆，再進行氣密性測試和充放電性能測試，其中不合格的產品就回到預處理工序重新進行密封。
- 電解液充裝
通過全自動注液系統完成，先對電池堆抽真空形成負壓，再通過注液孔向電池堆內自動注液。
04 激光焊接技術優勢特點
激光焊接技術在液流電池制造中的優勢主要體現在以下幾個方面：
- 焊接質量
激光焊接可以實現較高的密封強度，產生的焊縫美觀、均勻無缺陷，能夠有效防止液體泄漏，提高了電池的可靠性。
- 生產效率
激光焊接易于實現自動化控制和大規模生產，焊接速度快，自動化程度高，可以顯著提高生產效率和質量穩定性。
- 高精度性
激光焊接能夠?qū)崿F(xiàn)高精度的焊接，對復雜形狀和小尺寸部件的密封具有較好的適應性。
- 環境友好
激光焊接過程中能耗低，不產生有害氣體，符合綠色制造的要求。
05
UW液流電池行業
激光焊接及檢測設備
碳?xì)植们袡z測設備:
▍設備介紹
本設備專為液流電池系統中碳?xì)植牧系木芗庸ず唾|(zhì)量檢測而設計，可實現從原料篩選到成品檢測的全流程自動化處理。該設備采用先進的裁切技術，能夠確保碳?xì)植牧系某叽缇群颓懈钸吘壍钠秸?，滿足液流電池制造過程中對材料質量的嚴格要求。
▍優勢特點
①整卷檢測
設備能夠?qū)μ細謥砹线M(jìn)行整卷無損檢測，確保材料在進入裁切流程前的質量。
②張力控制
內置的張力控制系統確保裁切過程中碳?xì)植粫艿綁嚎s或損壞，保持材料的完整性和性能。
③裁切分片
高精度裁切系統，可實現碳?xì)值木_分片，滿足不同規格需求。
④厚度/重量/外形尺寸檢測
在裁切前對每片物料進行厚度測量，同時對裁切尺寸、重量進行檢測，確保材料密度規格的準確性。
⑤電路保護系統
設備配備有先進的電路保護系統，確保在各種工況下設備的穩定運行和操作安全。
⑥清潔處理
裁切后的碳?xì)謱⒔?jīng)過專業的清潔處理，去除任何可能影響電池性能的雜質。
雙工位板框焊接機
▍設備介紹
液流電池雙工位模框焊接機是一款高效、自動化的設備，專為液流電池板框與隔膜或雙極板的焊接和組裝設計。該設備通過雙工作臺的設計，實現了一邊焊接一邊組裝的同步操作，極大提高了生產效率。
▍優勢特點
①高效生產
設備采用雙工作臺的方式，一邊焊接一邊組裝，顯著提高了生產效率。
②精準定位
采用先進的CCD拍照技術，實現對塑料底板和模自動彈夾來料的精準定位，確保焊接的準確性和一致性。
③均勻焊接
采用滾輪激光焊接技術，確保焊接過程中壓力均勻，避免了傳統焊接方式中可能出現的壓力不均現象。
④自動化搬運
采用直線電機搬運系統，減少了人工操作，提高了生產過程的自動化程度。
⑤自主研發系統
設備搭載聯贏自主研發的激光器和焊接系統，保證了設備運行的穩定性。
激光焊接技術在液流電池制造中的應用，不僅提高了電池的性能和生產效率，而且符合綠色制造和可持續發展的要求。隨著技術的不斷進步和創新，激光焊接技術有望在未來的液流電池制造中發揮更大的作用。
