說明：
1、 執行機構選用FLOWX公司的齒輪齒條式結構，外表美觀，輸出力矩大，正常使用壽命百萬次，免維護。
2、閥體采用輕巧的高壓鑄鋁合金制成，重量輕便。
3、閥板是內襯有鋼芯的耐磨高分子材料，與耐磨橡膠密封圈形成高耐磨性軟密封，磨損性再強也可應用。
4、可安裝在料斗、筒倉、螺旋輸送機出口以及氣力輸送管路上。
5、法蘭面可根據需要選擇單法蘭面（S）或者雙法蘭面（D）。
詳細介紹:

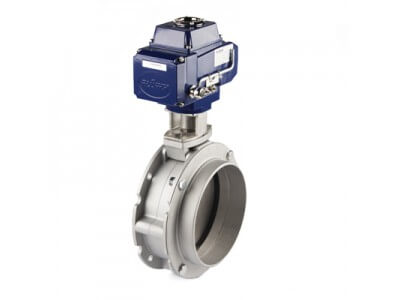

FLOWX系列粉體氣動蝶閥是FLOWX公司引進意大利先進技術，聘請了國內外一流的工程師在材料工藝上做出大膽的突破和革新而新開發的一種專門用于粉體、顆粒物料、物料輸送的新型工業產品，產品自問世以來，創造了數列成功應用在含顆粒介質的極惡劣的環境中，深受粉體行業業主及技術工程師的好評。
粉體蝶閥閥體采用輕巧的高壓鑄鋁合金制成，蝶板是內襯有鋼芯的耐磨高分子材料，與耐磨橡膠密封圈形成的軟性密封使其非常適合各種粉體、顆粒物料的應用場合，特別是對于磨損性強的物料，在需要重力落料或氣力輸送的粉體、顆粒物料處理系統中，F(xiàn)LOWX系列粉末蝶閥常常被安裝在料斗、筒倉、螺旋輸送機出口以及氣送管路上。
FLOWX-S:
|
1 |
支架 |
鑄鋁合金 |
|
2 |
軸套 |
尼龍 |
|
3 |
閥體 |
鑄鋁合金 |
|
4 |
蝶板 |
耐磨高分子材料 |
|
5 |
密封圈 |
NBR橡膠 |
|
6 |
軸套 |
尼龍 |
|
7 |
閥體 |
鑄鋁合金 |
|
規格 |
A |
B |
C |
E |
F |
G |
H |
N |
P |
R |
T |
U |
V |
Z |
Weigh（Kg） |
|
FP104-100D |
95 |
180 |
220 |
250 |
77 |
35 |
22*19 |
14*4 |
20*4 |
220 |
80 |
M12 |
50 |
M10 |
4 |
|
FP104-150D |
150 |
200 |
2285 |
290 |
77 |
35 |
22*19 |
14*4 |
20*4 |
228 |
80 |
M12 |
50 |
M10 |
4 |
|
FP104-200D |
200 |
250 |
278 |
340 |
77 |
35 |
22*19 |
14*4 |
20*4 |
278 |
80 |
M12 |
50 |
M10 |
6 |
|
FP104-250D |
250 |
300 |
328 |
390 |
77 |
35 |
22*19 |
14*8 |
20*8 |
328 |
80 |
M12 |
50 |
M10 |
7 |
|
FP104-300D |
300 |
350 |
378 |
440 |
77 |
35 |
22*19 |
14*8 |
20*16 |
378 |
80 |
M12 |
50 |
M10 |
9.5 |
|
FP104-350D |
350 |
400 |
440 |
530 |
85 |
50 |
28*25 |
14*8 |
20*16 |
440 |
80 |
M12 |
50 |
M10 |
15.5 |
|
FP104-400D |
400 |
470 |
530 |
580 |
85 |
50 |
28*25 |
14*8 |
20*16 |
530 |
80 |
M12 |
50 |
M10 |
20.5 |
